설비의 구성

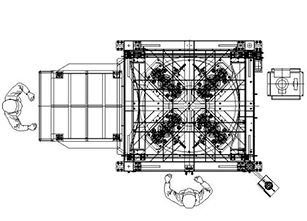

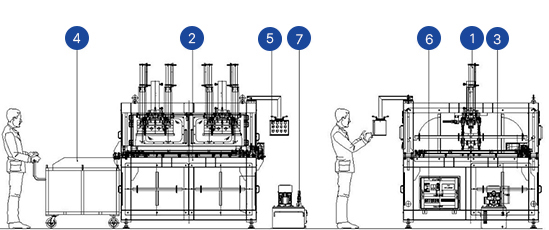

설비의 주요 구성은 아래의 그림과 표를 참조 바랍니다.

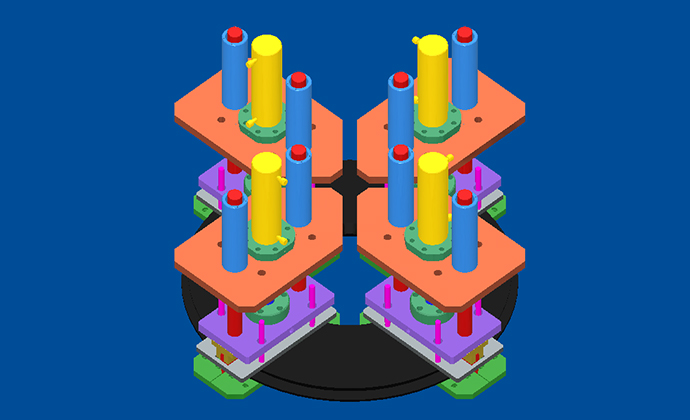

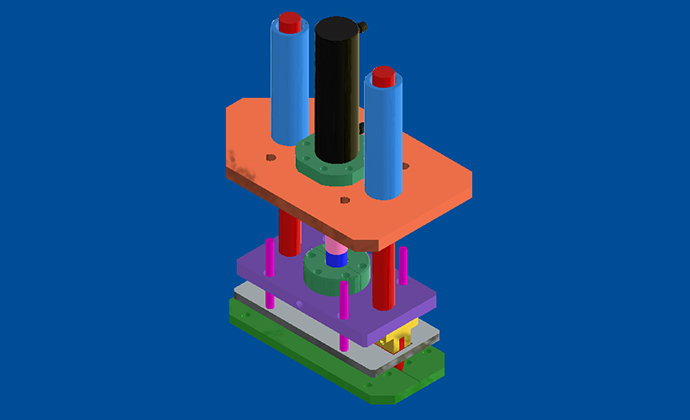

- HYDRAULIC KNIFE UNIT
- TABLE UNIT
- ELECTRIC TAKE-OUT UNIT FOR SCRAP
- MOVING CART FOR SCRAP
- OPERATION PANNEL
- ELECTRIC CONTROL PANNEL
- HYDRAULIC UNIT
CLH037 장비사양
취급설명서 다운로드| 구분 | 사양 |
|---|---|
| 장비의 형태 | HYDRAULIC POWER CUTTING |
| 절단 작동 방식 | HYDRAULIC CYLINDER |
| 장비의 기능 | SEAL 4분 절단 및 SCAP 처리 |
| CUTTING RANGE OF SEAL | ￠620 ~ ￠1430MM |
| KNIFE 수량 | 4EA |
| KNIFE SIZE | T19.5 x 123 x 530L |
| KNIFE MATERIAL & WEIGHT | SKD11 & 7Kg |
| 소재 종류 | 23종 |
| MAX. CUTTIMH POWER | 50 TON |
| CUTTING STROKE | 300 MM |
| LENGTH OF CUTTING KNIFE | 530MM |
| 소재 반출 방식 | ELECTRIC MOTOR |
| 소재 반출 STROKE | 1,540MM |
| 소재 반입 방식 | 수동 |
| 설치 면적 | 4,0000MM(가로) x 2,500MM(세로) |
